广州制药厂用佳环300G臭氧机
2020-11-14 14:52:25

 广州佳环电器科技有限公司,成立于2007年,下设广州臭氧设备研发基地,是一家从事臭氧发生器与制氧机研发、设计、生产和销售的专业化公司。公司品牌廣加’已成为臭氧行业的知名品牌,产品远销欧美,市场份额在逐年倍增,产品从小型家用消毒机、制氧机、到工业化生产应用、到重工业公斤级应用,佳环人本着科技兴国,创新兴厂,质量求生存,信誉求发展,客户的要求,是我们需要完成的最低标准!臭氧发生器

佳环公司生产的系列产品应用范围广,在汽车消毒、制药、食品、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念,卓越的性能和完善的服务,使公司产品在臭氧领域处于领先地位。臭氧发生器

产品配置及介绍

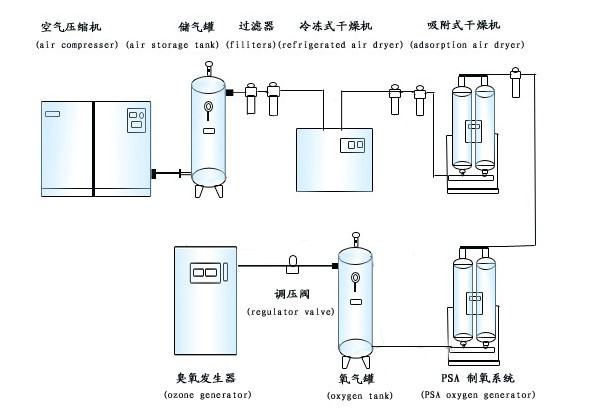

一、产品配置图:




1.系统组成及投加

臭氧系统主要是由无油空压机、储气罐、冷干机、干燥吸附机、臭氧发生器、氧气发生器(制氧机)、控制系统、气体过滤系统、循环冷却系统等组成,达到很好的效果。

2、臭氧发生器

a.臭氧产生量10-100%范围内可调节。

b.放电单元采用水冷却,冷却水温度40℃以下。

3.设备用途及工作条件

1)环境条件

1.1 湿度: 年平均相对湿度61.5%,月平均最高相对湿度85%,月平均最低相对湿度35%。

1.2 气压: 年平均压力101.59KPa,最高压力104.5KPa,最低压力98.6KPa。

1.3 冷却水: 一般工业自来水。

2)设计条件: 臭氧发生器按室内安装要求设计,使用方应确保设备在设计条件范围内运行。

2.1)温度: 臭氧发生器设计环境温度范围为0—40℃。

2.2)湿度: 臭氧发生器设计相对湿度<75%。

2.3)冷却水温度: 臭氧发生器设计冷却水温度<40℃。

2.4)大气压: 臭氧发生器按标准大气压设计,即大气压为101.3KPa。



二、300g氧气源臭氧发生器参数:

名称

螺杆空压机

储气罐

冷干机

吸附干燥机

制氧机

臭氧机

精密过滤器

型号

OK-10A

0.3

7.5P

7.7P

ZL-60L

YT-300A

HMR 015

数量

1台

2个

1台

1台

1台

1台

2

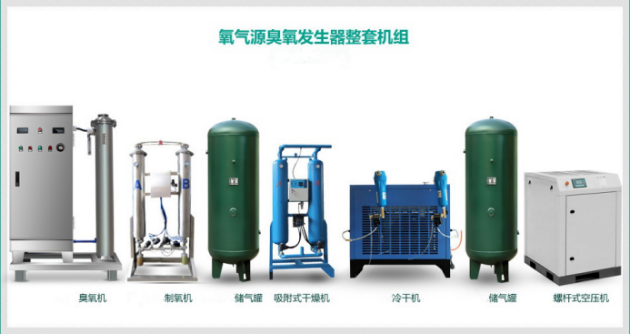

2组装示意图(占地空间:长600*宽160*高200cm)


3配置参数

3.1螺杆空压机

型号

额定电压

额定功率

额定压力

最大排气量

噪音

外形尺寸

OK-10A

380V/50HZ

7.5KW

0.7MPa

1.2M³/min

66±2

800*720*900mm

3.2储气罐

型号

容量

尺寸

重量

设计压力

进出气口径

设计温度

HY-300L

300L

₵550*1500mm

60KG

0.84Mpa

1.5寸

150℃

3.3冷冻干燥机

型号

额定电压

额定功率

处理风量

出入口径

压力露点

重量

外形尺寸

JH-7.5HP

220V/50HZ

185W

1.0³/Min

1寸

2℃~10℃

35KG

700*400*680cm

3.4吸附干燥机

型号

额定电压

额定功率

处理风量

出入口径

压力露点

重量

外形尺寸

JH-7.5HP

220V/50HZ

50W

1.0M³/Min

DN25

-20~-70℃

70KG

600*350*1500mm

3.5制氧机

型号

额定电压

额定功率

输出气压

重量

氧气浓度

气量

外形尺寸

ZL-60L

220V/50HZ

50W

0.3Mpa

135kg

≥93%

60L/min

700*480*1800mm

3.6臭氧机

型号

额定电压

额定功率

输入气压

输入气量

臭氧产量

重量

外形尺寸

YT-300A

220V/50HZ

3000W

0.3Mpa

60L/Min

300g/h

120KG

1000*550*1650mm



三、臭氧发生器报价:

序号

货物名称

型号/参数

数量

品牌



1

氧气源臭氧发生器

YT-020-300A

1台

廣加











2

制氧机

ZL-60L

1台

廣加

3

螺杆空压机

7.5kw

1台

廣加

4

储气罐

0.3

2个

廣加

5

精密过滤器

HMR 015

2组

廣加

6

冷冻式干燥机

7.5HP

1台

廣加

7

吸附式干燥机

7.5HP

1台

廣加

8

配套管件及2寸射流器

/

1套

廣加

9

臭氧尾气处理器

600W

1台

廣加


总计: 元      圆整(小写:  元整)

注:

1.税费说明:报价增值票。

2.运费说明:此报价含物流运输,不含安装。

3.交货说明:设备交货期7个工作日。

4.付款条件:款到发货。

5.质保说明:免费保质期12个月。



注意事项及售后服务

1、注意事项:

    1.机械设备必须放置在无油污、空气干净、干燥通风的地方工作,以延长机械设备使用寿命;室内应无易燃易爆气体及导电粉尘,禁止安装在有发生爆炸危险的危险区域。

2、售后服务:

2.1设备质保期

设备保修期为设备出厂之日起一年保修,终身维护

①操作人员能熟练操作设备;

②维修人员需掌握设备的日常维护和维修工作。

2.2故障排除

①接到服务电话后,接到用户设备出现故障的信息后,当日给用户明确答复;检修设备保证用户正常使用。

2.3其他服务

①建立用户电脑档案,有专用软件协助用户进行设备管理;

②定期提醒用户更换易损件,检查设备及注意事项。

2.4质量承诺:

①所提供设备满足贵公司使用的要求,在保证设备满足所提供技术文件质量指标的前提下,保证设备的安全性、可靠性、稳定性。

②供方向需方保证:如因设计、制造上的缺陷和材料上的不良而使设备发生故障,供方为需方免费修理并更换新损坏零件,期限为设备出厂之日起一年保修期内。

③在正常的使用情况下,整机设备使用寿命7-9年。

④不受设备改型而影响配件的供应,保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者,不属于免费维修范围:

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。

设备配套

1设备连接软管、臭氧输送软管(此为强抗氧化硅胶管管三个月更换一次具佳)。

2设备出厂时,配备配套臭氧发生器连接管件器件1个保险丝、合格证、保修卡、使用说明书等。

臭氧发生器设计、制造和检验标准

CJ/T322-2010      中华人民共和国城镇建设行业标准《水处理用臭氧发生器》臭氧发生器

GB150             钢制压力容器

GB/T 191          包装储运图示标志

GB 3095-1996      环境空气质量标准

GB 4208           外壳防护等级(IP 代码)

GB/T 6682-2008    分析实验室用水规格和试验方法

GB 7521.1-2005    低压成套开关设备和控制设备 第 1 部分:型式试验和部分型式试验臭氧发生器

                  成套设备

GB/T 13306        标牌

GB/T13384         机电产品包装通用技术条件

GB 14050          系统接地的型式及安全技术要求

GB 19517          国家电气设备安全技术规范

DIN EN60204       设备的电器装备(一般要求)

DIN EN60034       旋转电机(测定和操作状态)

GB4942.1-85      电机外壳防护

CD/T5226.1-1996  工业机械电气设备第一部分:通用技术条件



产品特点及性能说明

1、先进的电晕放电技术,臭氧产量高,使用寿命长

2、不锈钢机箱设计,更美观,防腐蚀耐氧化性更强

3、臭氧浓度可调节,方便不同区域使用浓度要求,低谐波污染低能耗,标准高频高压,效率更高

4、设气路开关与臭氧开关分开控制,操作更灵活方便高压放电产生臭氧,无耗材使用成本低

5、内含气源和制氧系统,氧气浓度提纯到93%,臭氧出口浓度更高

佳环臭氧放电室采用石英管放电体,该放电体臭氧产量大,臭氧浓度高,能最大程度的发挥电源系统和冷却系统的功能,是大产量高浓度臭氧发生器的关键臭氧发生器HY系列应用IGBT集成技术,采用极其稳定臭氧浓度高超长使用寿命的智能型钛石英管结构放电单元空气冷却,过温过流电路保护,臭氧发生器主要部件均为自厂生产.整机为不锈钢材质。

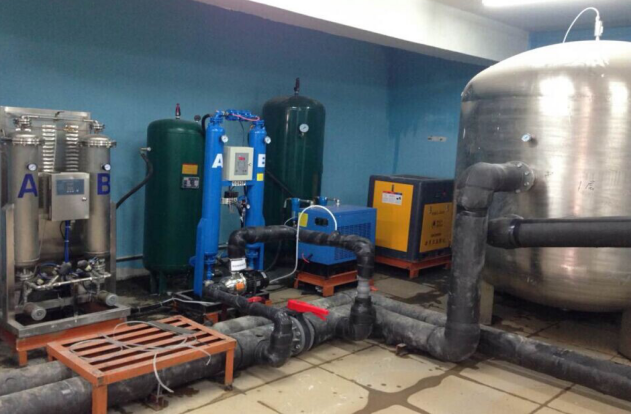

安装实物图:
