500G臭氧发生器,佳环品牌
2020-11-14 14:56:10

     广州佳环电器科技有限公司,成立于2007年,下设广州臭氧设备研发基地,是一家从事臭氧发生器与制氧机研发、设计、生产和销售的专业化公司。公司品牌‘广加环’已成为臭氧行业的知名品牌,产品远销欧美,市场份额在逐年倍增,产品从小型家用消毒机、制氧机、到工业化生产应用、到重工业公斤级应用,佳环人本着科技兴国,创新兴厂,质量求生存,信誉求发展,客户的要求,是我们需要完成的最低标准!

    公司生产的系列产品应用范围广,在食品、制药、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念,卓越的性能和完善的服务,使公司产品在臭氧领域处于领先地位。

    佳环人的开拓永无止境,面对市场各种仿照,不断触犯我司各项专利,公司投入巨资进行新类别臭氧发生器的研发,必将成为又一个新的里程碑!

一、明细配置清单

500g/h臭氧系统供货清单及服务范围

型号

HY-023

输入电源

220V/50HZ

占地面积

10M3

臭氧产量

500g/h

臭氧浓度

15-25mg/L

全套功率

11.5KW

冷却水量

1-2T/h

冷却水温

30°

冷却接口

RC1/2或RC1/4寸



二、系统总体说明

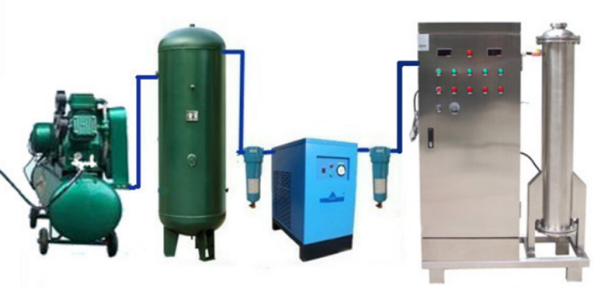

本系统配套产量500g/h的臭氧发生器1台,采用气源,外置无油空压机、泠冻式干燥机、精密过滤器、储气罐等组成。

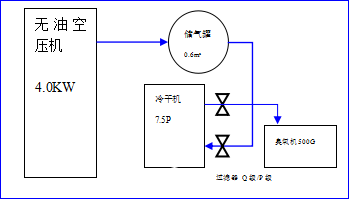

1、组装示意图(占地空间:长350*宽150*高175cm)




   2、配置参数

名称

无油空压机

储气罐

冷干机

臭氧机

高效自动过滤器

型号

VW-0.64/7

0.6

7.5P

HY-021-500G

M-24(Q/P)

数量

1台

1

1台

1台

2

    2.1无油空压机

型号

额定电压(VoItage)

额定功率        (Power)

额定压力        (Pressure)

最大排气量(Output)

出气口径

重量     (Weight)

外形尺寸(Dimensions)

VW-0.64/7

380V/50HZ

5.5KW

0.8MPa

0.64M³/min

DN15


1320*550*1200

    2.2储气罐

型号

容量

尺寸

重量

设计压力

进出气口径

设计温度

HY-300L

300L

55*172cm

75KG

0.84Mpa

1.5寸

150℃

2.3冷冻式干燥机

型号

额定电压(VoItage)

额定功率        (Power)

处理

风量

空气出入口径

压力露点

重量   (Weight)

外形尺寸(Dimensions)

7.5P

220V/50HZ

500W

1M³/Min

1寸

2℃~10℃

40KG

70*40*68cm

2.4臭氧机

型号

额定电压 (VoItage)

额定功率        (Power)

输入气压(Pressure)

重量   (Weight)

外形尺寸(Dimensions)

输出口径

输出产量

HY-021

AC-220V/50HZ

5000W

0.25Mpa

85KG

75*70*173

Φ10mm

500g/h



三、产品特点及性能说明

先进的电晕放电技术

最优化的机械设计

先进的IGBT供电单元

低谐波污染

低能耗

臭氧浓度高、结实耐用

结构紧凑

低维护工作量

自动化界面控制

放电体

 臭氧放电室采用石英管放电体,该放电体臭氧产量大,臭氧浓度高,能最大程度的发挥电源系统和冷却系统的功能,是大产量高浓度臭氧发生器的关键。

四、环境条件及设计条件

  4.1环境条件

  4.1.1 温度: 年平均气温12.1℃,最低温度>0℃,最高温度38.8℃。

  4.1.2 湿度: 年平均相对湿度61.5%,月平均最高相对湿度85%,月平均最低相对湿度35%。

  4.1.3 大气压: 年平均压力101.59KPa,最高压力104.5KPa,最低压力98.6KPa。

  4.1.4 冷却水: 一般工业自来水。

  4.2设计条件: 臭氧发生器按室内安装要求设计,使用方应确保设备在设计条件范围内运行。

  4.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。

  4.2.2湿度: 臭氧发生器设计相对湿度≦75%。

  4.2.3冷却水温度: 臭氧发生器设计冷却水温度<30℃。

  4.2.4大气压: 臭氧发生器按标准大气压设计,即大气压为101.3KPa。

  4.3气源条件: 臭氧发生器为空气源,气源露点要求<-23℃。

  4.4电源条件: 室内有220v/50Hz交流电源,部分臭氧设备同时需要用到380V/50Hz交流电源。

五、臭氧发生器设计、制造和检验标准

5.1 臭氧发生器设计、制造标准

   5.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》;

   5.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》

 5.2 臭氧发生器检验标准

   5.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》

、注意事项及售后服务

注意事项:机械设备必须放置在无油污、空气干净、干燥通风的地方工作,以延长机械设备使用寿命;室内应无易燃易爆气体及导电粉尘,禁止安装在有发生爆炸危险的危险区域。

1.设备质保期

设备保修期为设备出厂之日起一年保修,终身维护

2.操作、维修人员的培训

免费安排业主方操作、维护人员培训,达到:

①操作人员能熟练操作设备;

②维修人员需掌握设备的日常维护和维修工作。

3.用户走访

在保修期内不少于一次;检查设备运行状况,给用户提供合理化建议。

4.故障排除

①接到用户设备出现故障的信息后,当日给用户明确答复;

②接到服务电话后,本市4小时到达现场,省内其他地市48小时到达现场,省外地市在72小时内可到达用户现场,检修设备保证用户正常使用。

5.其他服务

①建立用户电脑档案,有专用软件协助用户进行设备管理;

②定期提醒用户更换易损件,检查设备及注意事项。

6.质量承诺:

①所提供设备满足贵公司使用的要求,在保证设备满足所提供技术文件质量指标的前提下,保证设备的安全性、可靠性、稳定性。

②供方向需方保证:如因设计、制造上的缺陷和材料上的不良而使设备发生故障,供方为需方免费修理并更换新损坏零件,期限为设备出厂之日起一年保修期内。

③在正常的使用情况下,整机设备使用寿命为10年。

④不受设备改型而影响配件的供应,保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者,不属于免费维修范围:

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。
