150G臭氧发生器
2020-11-14 15:38:48


     广州佳环电器科技有限公司

         150g/h空气源臭氧发生器臭氧发生器欢迎咨询13249192003李工

   广州佳环电器科技有限公司,成立于2007年,下设广州臭氧设备研发基地,是一家从事臭氧发生器与制氧机研发、设计、生产和销售的专业化公司。公司品牌‘广加环’已成为臭氧行业的知名品牌,产品远销欧美,市场份额在逐年倍增,产品从小型家用消毒机、制氧机、到工业化生产应用、到重工业公斤级应用,佳环人本着科技兴国,创新兴厂,质量求生存,信誉求发展,客户的要求,是我们需要完成的最低标准!

   公司生产的系列产品应用范围广,在食品、制药、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念,卓越的性能和完善的服务,使公司产品在臭氧领域处于领先地位。

   佳环人的开拓永无止境,面对市场各种仿照,不断触犯我司各项专利,公司投入巨资进行新类别臭氧发生器的研发,必将成为又一个新的里程碑!



1.明细配置清单

150g/h臭氧系统供货清单及服务范围

序号

名称

型号和规格

数量

原产地和

制造商名称

备注

合计

一套150g/h臭氧系统

1

臭氧发生室

(包含阀门、流量计等)

HY-018-150A

(空气源)

1台

佳环臭氧

蜂窝式

304材质1.75kw)


2

冷冻式干燥机

HMR-7.5HP

1台

佛山豪迈尔

0.185kw


3

无油空压机

ZB0.36/8

1台

广州

3KW


配件、配品及服务

5

精密过滤器

Mode0155

2套

佛山豪特尔

/


自动排水阀

6

普通过滤器/粉尘过滤器

———

2支

佛山豪特尔

/


7

气体减压阀

佳环特制

1个

佳环臭氧

8

臭氧连接管道及材质

碳钢管及输出管304不锈钢

1套

佳环臭氧

售后服务24小时提供

整机保修壹年

合计

请来电咨询

可上门安装调试费用及运费: 包安装/调式 3000元。

(广州方圆600公里内,超出范围另计)



型号

HY-018-150A

气源

空气源

输入电源

220V/50HZ

臭氧产量

150g/h

臭氧浓度

20±25mg/L

全套功率

4.9KW

排气流量

0.04M3/Min

工作压力

≦0.4Mpa

占地面积

3M3

冷却水量

1-2T/h

冷却水温

30°

冷却接口

RC1/2RC1/4



2、系统总体说明



本系统配套产量150g/h的臭氧发生器1套,采用空气源,外置无油空压机、冷冻式干燥机、精密过滤器,臭氧机等组成。



主要配置清单(占地空间:长450*宽150*高175cm)



名称

无油空压机

冷干机



臭氧机

高效自动过滤器

型号

ZB0.36/8

7.5P

HY-018-150A

M-15(Q/P)

数量

1

1

1

2

  (一)无油空压机

型号

 额定电压

 额定功率

 额定压力

最大排气量

出气口径

重量

外形尺寸

ZB0.36/8

220V/50HZ

3KW

0.8MPa

360L/min

DN15

73kg

840*410*800

)冷冻式干燥机

型号

额定电压

额定功率

处理风量

空气出入口径

压力露点

重量

外形尺寸

7.5P

220V/50HZ

185W

1M³/Min

1寸

2℃~10℃

40KG

70*40*68cm

)臭氧发生器

型号

额定电压

额定功率

输入气压

 重量

外形尺寸

输出口径

输出产量

HY-018

AC-220V/50HZ

1.75KW

0.25Mpa

110KG

990*450*1280mm

Φ10mm

150g/h

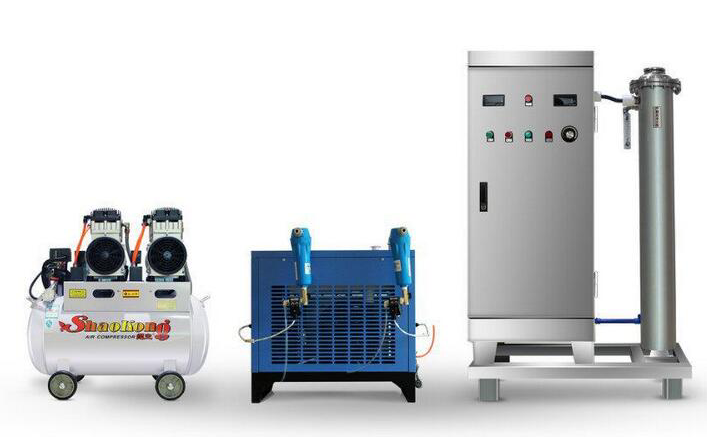

实物参考图:


3、产品特点及性能说明

先进的电晕放电技术

最优化的机械设计

先进的IGBT供电单元

低谐波污染

低能耗

臭氧浓度高、结实耐用

结构紧凑

◆降低维护工作量

自动化界面控制

放电体

臭氧放电室采用石英管放电体,该放电体臭氧产量大,臭氧浓度高,能最大程度的发挥电源系统和冷却系统的功能,是大产量高浓度臭氧发生器的关键。

4、环境条件及设计条件

环境条件:

4.1温度: 年平均气温12.1℃,最低温度>0℃,最高温度38.8℃。

4.2 湿度: 年平均相对湿度61.5%,月平均最高相对湿度85%,月平均最低相对湿度35%。

4. 3 大气压: 年平均压力101.59KPa,最高压力104.5KPa,最低压力98.6KPa。

4.4 冷却水: 一般工业自来水。

设计条件:

臭氧发生器按室内安装要求设计,使用方应确保设备在设计条件范围内运行。

4.5温度: 臭氧发生器设计环境温度范围为0—40℃。

4.6湿度: 臭氧发生器设计相对湿度75%。

4.7冷却水温度: 臭氧发生器设计冷却水温度<30℃。

4.8大气压: 臭氧发生器按标准大气压设计,即大气压为101.3KPa。

4.9气源条件: 臭氧发生器为空气源,气源露点要求<-23℃。

电源条件: 室内有220v/50Hz交流电源,部分臭氧设备同时需要用到380V/50Hz交流电源。



5、臭氧发生器设计、制造和检验标准

5.1 臭氧发生器设计、制造标准

5.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》;

5.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。

5.2 臭氧发生器检验标准

5.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。

6、注意事项及售后服务

注意事项:机械设备必须放置在无油污、空气干净、干燥通风的地方工作,以延长机械设备使用寿命;室内应无易燃易爆气体及导电粉尘,禁止安装在有发生爆炸危险的危险区域。

1.设备质保期

设备保修期为设备出厂之日起一年保修,终身维护;

2.操作、维修人员的培训

免费安排业主方操作、维护人员培训,达到:

①操作人员能熟练操作设备;

②维修人员需掌握设备的日常维护和维修工作。

3.故障排除

①接到用户设备出现故障的信息后,当日给用户明确答复;

②接到服务电话后,本市4小时到达现场,省内其他地市48小时到达现场,省外地市在72小时内可到达用户现场,检修设备保证用户正常使用。

4.其他服务

①建立用户电脑档案,有专用软件协助用户进行设备管理;

②定期提醒用户更换易损件,检查设备及注意事项。

5.质量承诺:

①所提供设备满足贵公司使用的要求,在保证设备满足所提供技术文件质量指标的前提下,保证设备的安全性、可靠性、稳定性。

②供方向需方保证:如因设计、制造上的缺陷和材料上的不良而使设备发生故障,供方为需方免费修理并更换新损坏零件,期限为设备出厂之日起一年保修期内。

③在正常的使用情况下,整机设备使用寿命为10年。

④不受设备改型而影响配件的供应,保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者,不属于免费维修范围:

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。



感谢您对广加環臭氧的产品的关注。以上均为本司的最新产品报价,期待合作。

                                              顺祝商祺!
