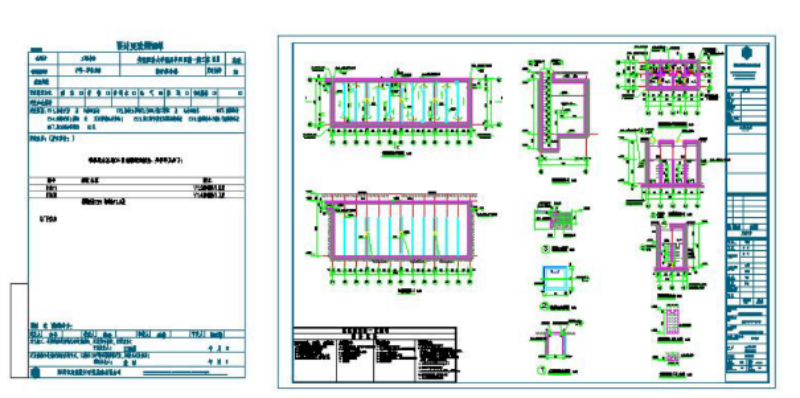

 安徽医科大学附属阜阳医院消毒池项目 工艺设计方案 项目代号：皖151217 一、项目概况 1.1项目名称安徽医科大学附属阜阳医院消毒池项目 1.2项目性质新建项目 1.3项目地点阜阳市，安徽医科大学附属阜阳医院工程施工项目内。 1.4承建单位中建八局第二建设有限公司 1.5设计单位 广州佳环电器科技有限公司是专业从事臭氧系列环保设备的研发、生产及销售为一体的臭氧发生器生产厂家。公司成立于2007年，经过多年发展，现已成为臭氧行业的领军企业，以雄厚的技术实力和丰富的臭氧行业经验为已脱，不断的开发出新的臭氧产品面向市场。我们一臭氧发生器技术为核心，制造出多种规格的臭氧产品，包括空气源臭氧消毒剂、氧气源高浓度臭氧一体机、汽车消毒剂、高浓度臭氧水一体机，畜禽养殖仪等大中小型臭氧系列产品。 专业服务于食品杀菌，食品安全，制药杀菌，泳池水消毒、海洋馆、污水脱色、降COD、BOD、化工氧化、食用菌栽培灭菌技术、饮水安全、环保等几十个行业的各种需求。佳环电器科技拥有臭氧发生器技术、臭氧发生器专用制氧技术、臭氧发生器水气混合技术、臭氧检测技术、臭氧机水处理技术、臭氧行业应用技术等多个领域并获得多个臭氧技术专利证书。 在国内处于领先地位。以技术先进，性价比有事而在行业中处于有力竞争地位。 二、项目由来 安徽医科大学附属阜阳医院消毒池项目隶属于安徽医科大学附属阜阳医院工程施工项目，该项目由中建八局第二建设有限公司中标承建，其中医院内部单独设置两座地埋式消毒池，其尺寸分别为：1#消毒池11.3m×3.5m×4.45m（有效水深3.2m），2#消毒池4.05m×1.95m×3.53m（有效水深2.0m）。传染性医疗废水经1#、2#消毒池预处理后由院内污水收集管网排至医院污水处理站进行处理。 目前，上述两座消毒池的土建部分已施工完毕。然而由于原设计单位未对其工艺部分进行设计致使1#、2#消毒池项目一直处于搁浅状态。为此，中建八局第二建设有限公司特委托“安医食堂、站房等附属工程之污水处理站工艺设备采购安装项目”的中标单位---安徽汇泽通环境技术有限公司对1#、2#消毒池项目进行工艺方案设计。 三、工艺设计 3.1消毒方式选择医院污水消毒可采用的消毒方法有液氯消毒、二氧化氯消毒、次氯酸钠消毒、臭氧消毒和紫外线消毒。各种常用消毒方法的适用性及特点比较详见表3.1-1。 表3.1-1 各种常用消毒方法的适用性及特点比较 消毒剂 | 优点 | 缺点 | 消毒效果 | 适用条件 | 氯 Cl2 | 具有持续消毒作用；工艺简单，技术成熟；操作简单，投量准确 | 产生具致癌、致畸作用的有机氯化物 (THMs)；处理水有氯或氯酚味；氯气腐蚀性强；运行管理有一定的危险性 | 能有效杀菌，但杀灭病毒效果较差 | 远离人口聚居区的规模较大（>1000床）且管理水平较高的医院污水处理系统。 | 次氯酸钠 NaOCl | 无毒，运行、管理无危险性 | 产生具致癌、致畸作用的有机氯化物 (THMs)；使水的 PH值升高 | 规模<300床的经济欠发达地区医院污水处理消毒系统 | 二氧化氯 ClO2 | 具有强烈的氧化作用，不产生有机氯化物 (THMs)；投放简单方便；不受 pH影响 | ClO2运行、管理有一定的危险性；只能就地生产，就地使用；制取设备复杂；操作管理要求高 | 适用于各种规模医院污水的消毒处理，但要求管理水平较高。 | 臭氧 O3 | 有强氧化能力，接触时间短；不产生有机氯化物；不受 pH影响；能增加水中溶解氧 | 臭氧运行、管理有一定的危险性；操作复杂；制取臭氧的产率低；电能消耗大；基建投资较大；运行成本高 | 杀菌和杀灭病毒的效果均很好 | 传染病医院污水应优先采用臭氧消毒；处理出水再生回用或排入水体对水体和环境造成不良影响时应首选臭氧消毒。 | 紫外线 | 无有害的残余物质；无臭味；操作简单，易实现自动化；运行管理和维修费用低 | 电耗大；紫外灯管与石英套管需定期更换；对处理水的水质要求较高；无后续杀菌作用 | 效果好，但对悬浮物浓度有要求 | 当二级处理出水 254nm紫外线透射率 ≮60％、悬浮物浓度＜20mg/L时，或特殊要求情况（如排入有特殊要求的水域）可采用紫外消毒方式。 |
综合对比上述消毒方法的适用性及特点，可以看出臭氧消毒优势明显。且《医院污水处理工程技术规范》（HJ 2029-2013）中6.3.1.2条也明确指出：传染病医院污水预消毒宜采用臭氧消毒，消毒时间应不小于30 min。因此，本方案确定1#、2#消毒池均采用臭氧进行消毒。 3.2消毒工艺流程把流程框图画一下，然后将处理过程说明一下
3.3消毒工艺设计主要是设备、管道型号、材质、规格、数量 还有设备间尺寸、结构等 具体参考设备供应商提供的方案 1号池：540g空气源臭氧发生器 2号池：70g空气源臭氧发生器 3.4项目概算序号 | 名称 | 数量 | 单位 | 单价（万元） | 小计（万元） | 1 | 臭氧发生器HY-021-500A | 1 | 台 |
|
| 2 | 无油空压机 | 1 | 台 |
|
| 2.1 | 冷冻式干燥机 | 1 | 台 |
|
| 2.2 | 吸附干燥机 | 1 | 台 |
|
| 3 | 臭氧发生器HY-016-70A | 1 | 台 |
|
| 4 | 钛合金不锈钢曝气盘 | 27 | 个 |
|
| 5 | 电子排水阀 | 2 | 个 |
|
| 6 | 调压阀 | 2 | 个 |
|
| 7 | 电控箱 | 1 | 套 |
|
|
| 合计 |
|
|
|
| 说明： 1）上述报价含设计费、设备材料费、施工安装费、运杂费和税费等。 |
项目概算可以参照上述各式，也可以进行调整 公司名：广州佳环电器科技有限公司 公司地址：广州市白云区人和镇东华工业区华隆路2号 臭氧发生器欢迎咨询13249192003李工 公司官网：http://www.8ozone.com/
|
