300G氧气源臭氧
2018-03-09 08:38:33

广州佳环电器科技有限公司,成立于2007年,下设广州臭氧设备研发基地,是一家从事臭氧发生器与制氧机研发、设计、生产和销售的专业化公司。公司品牌‘廣加環’已成为臭氧行业的知名品牌,产品远销欧美,市场份额在逐年倍增,产品从小型家用消毒机、制氧机、到工业化生产应用、到重工业公斤级应用,佳环人本着科技兴国,创新兴厂,质量求生存,信誉求发展,客户的要求,是我们需要完成的最低标准!

佳环公司生产的系列产品应用范围广,在汽车消毒、制药、食品、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念,卓越的性能和完善的服务,使公司产品在臭氧领域处于领先地位。

产品配置及介绍

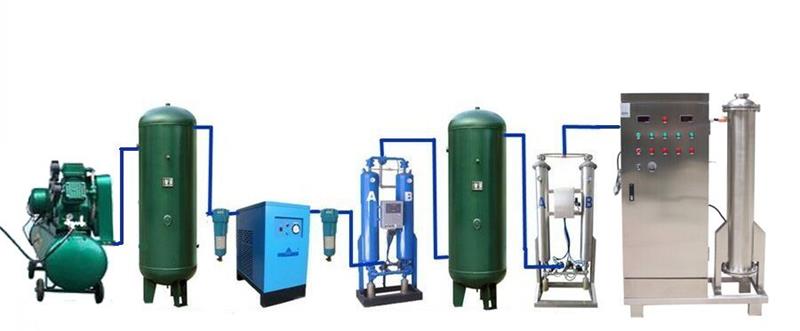

一、产品配置图:



1.系统组成及投加

臭氧系统主要是由无油空压机、储气罐、冷干机、干燥吸附机、臭氧发生器、氧气发生器(制氧机)、控制系统、气体过滤系统、循环冷却系统等组成,达到很好的效果。

2、臭氧发生器

a.臭氧产生量10-100%范围内可调节。

b.放电单元采用水冷却,冷却水温度40℃以下。

3.设备用途及工作条件

(1)环境条件

(1.1) 湿度: 年平均相对湿度61.5%,月平均最高相对湿度85%,月平均最低相对湿度35%。

(1.2) 气压: 年平均压力101.59KPa,最高压力104.5KPa,最低压力98.6KPa。

(1.3) 冷却水: 一般工业自来水。

(2)设计条件: 臭氧发生器按室内安装要求设计,使用方应确保设备在设计条件范围内运行。

(2.1)温度: 臭氧发生器设计环境温度范围为0—40℃。

(2.2)湿度: 臭氧发生器设计相对湿度<75%。

(2.3)冷却水温度: 臭氧发生器设计冷却水温度<40℃。

(2.4)大气压: 臭氧发生器按标准大气压设计,即大气压为101.3KPa。


二、300g氧气源臭氧发生器参数:

名称螺杆空压机储气罐冷干机吸附干燥机制氧机臭氧机精密过滤器

型号OK-10A0.3m³7.5P7.7PZL-60LYT-300AHMR 015

数量1台2个1台1台1台1台2组

2、组装示意图(占地空间:长600*宽160*高200cm)


3、配置参数

3.1螺杆空压机

型号额定电压额定功率额定压力最大排气量噪音外形尺寸

OK-10A380V/50HZ7.5KW0.7MPa1.2M³/min66±2800*720*900mm

3.2储气罐

型号容量尺寸重量设计压力进出气口径设计温度

HY-300L300L₵550*1500mm60KG0.84Mpa1.5寸150℃

3.3冷冻干燥机

型号额定电压额定功率处理风量出入口径压力露点重量外形尺寸

JH-7.5HP220V/50HZ185W1.0³/Min1寸2℃~10℃35KG700*400*680cm

3.4吸附干燥机

型号额定电压额定功率处理风量出入口径压力露点重量外形尺寸

JH-7.5HP220V/50HZ50W1.0M³/MinDN25-20~-70℃70KG600*350*1500mm

3.5制氧机

型号额定电压额定功率输出气压重量氧气浓度气量外形尺寸

ZL-60L220V/50HZ50W0.3Mpa135kg≥93%60L/min700*480*1800mm

3.6臭氧机

型号额定电压额定功率       输入气压输入气量臭氧产量重量外形尺寸

YT-300A220V/50HZ3000W0.3Mpa60L/Min300g/h120KG1000*550*1650mm


三、臭氧发生器报价:

序号货物名称        型号/参数   数量  品牌 单价

1氧气源臭氧发生器YT-020-300A   1台       廣加環

2制氧机         ZL-60L          1台       廣加環

3螺杆空压机7.5kw1台廣加環

4储气罐0.3m³2个廣加環

5精密过滤器HMR 015 2组廣加環

6冷冻式干燥机7.5HP1台廣加環

7吸附式干燥机7.5HP1台廣加環

8配套管件及2寸射流器/1套廣加環

9臭氧尾气处理器600W1台廣加環

报价:18719477157/18316980324符经理

备注:

1.税费说明:此报价含17%增值税票。

2.运费说明:此报价含物流运输,不含安装。

3.交货说明:设备交货期7个工作日。

4.付款条件:款到发货。

5.质保说明:免费保质期12个月。


四、注意事项及售后服务

1、注意事项:

    1.机械设备必须放置在无油污、空气干净、干燥通风的地方工作,以延长机械设备使用寿命;室内应无易燃易爆气体及导电粉尘,禁止安装在有发生爆炸危险的危险区域。

2、售后服务:

2.1设备质保期

设备保修期为设备出厂之日起一年保修,终身维护;

①操作人员能熟练操作设备;

②维修人员需掌握设备的日常维护和维修工作。

2.2故障排除

①接到服务电话后,接到用户设备出现故障的信息后,当日给用户明确答复;检修设备保证用户正常使用。

2.3其他服务

①建立用户电脑档案,有专用软件协助用户进行设备管理;

②定期提醒用户更换易损件,检查设备及注意事项。

2.4质量承诺:

①所提供设备满足贵公司使用的要求,在保证设备满足所提供技术文件质量指标的前提下,保证设备的安全性、可靠性、稳定性。

②供方向需方保证:如因设计、制造上的缺陷和材料上的不良而使设备发生故障,供方为需方免费修理并更换新损坏零件,期限为设备出厂之日起一年保修期内。

③在正常的使用情况下,整机设备使用寿命7-9年。

④不受设备改型而影响配件的供应,保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者,不属于免费维修范围:

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。

五、设备配套

1、设备连接软管、臭氧输送软管(此为强抗氧化硅胶管管三个月更换一次具佳)。

2、设备出厂时,配备配套臭氧发生器连接管件、器件、1个保险丝、合格证、保修卡、使用说明书等。

六、臭氧发生器设计、制造和检验标准

CJ/T322-2010      中华人民共和国城镇建设行业标准《水处理用臭氧发生器》

GB150             钢制压力容器

GB/T 191          包装储运图示标志

GB 3095-1996      环境空气质量标准

GB 4208           外壳防护等级(IP 代码)

GB/T 6682-2008    分析实验室用水规格和试验方法

GB 7521.1-2005    低压成套开关设备和控制设备 第 1 部分:型式试验和部分型式试验

                  成套设备

GB/T 13306        标牌

GB/T13384         机电产品包装通用技术条件

GB 14050          系统接地的型式及安全技术要求

GB 19517          国家电气设备安全技术规范

DIN EN60204       设备的电器装备(一般要求)

DIN EN60034       旋转电机(测定和操作状态)

GB4942.1-85      电机外壳防护

CD/T5226.1-1996  工业机械电气设备第一部分:通用技术条件


七、产品特点及性能说明

1、先进的电晕放电技术,臭氧产量高,使用寿命长

2、不锈钢机箱设计,更美观,防腐蚀耐氧化性更强

3、臭氧浓度可调节,方便不同区域使用浓度要求,低谐波污染低能耗,标准高频高压,效率更高

4、设气路开关与臭氧开关分开控制,操作更灵活方便高压放电产生臭氧,无耗材使用成本低

5、内含气源和制氧系统,氧气浓度提纯到93%,臭氧出口浓度更高

佳环臭氧放电室采用石英管放电体,该放电体臭氧产量大,臭氧浓度高,能最大程度的发挥电源系统和冷却系统的功能,是大产量高浓度臭氧发生器的关键,臭氧发生器HY系列应用IGBT集成技术,采用极其稳定、臭氧浓度高、超长使用寿命的智能型钛金脱羟石英管结构放电单元,空气冷却,过温过流电路保护,臭氧发生器主要部件均为自厂生产.整机为不锈钢材质。

安装实物图:
