YT-020-1000A 广州佳环1000g氧气源臭氧发生器
2016-10-06 18:34:20

(氧气源-1000G)臭氧发生器

污水处理消毒系统报价方案

臭氧水处理方案

摘要:臭氧(O3)水处理技术,可以对水中有机物质进行分解,其过程不会产生不环保的物质,是已知氧化能力很强的材料。它作为一项既环保又安全的应用技术,可以解决水中的异味物质以及颜色不纯净的问题,还能将水中总有机物含量(COD)降低50%左右。国外的水务部门依据用途来界定水的品质和标准,规定饮用水不得含有病原菌、毒素,但必须含有矿物质。各种矿物质、pH值、混浊、颜色、溶解率、气体、微生物等,都会影响水的品质。为提高水质,欧洲、日本和美国均在上个世纪采取了臭氧水处理技术。我国目前才开始使用成熟的臭氧水处理技术和设备。使用臭氧,可以大大节约水资源、促进水资源的循环再利用。

   本厂成立以来,佳环对不同的水源——湖水、河水、水库水、生活污水、工业废水和其它水处理等,研发出不同应用目标下的处理方案,完善了臭氧水处理技术在我国应用的技术基础。这项研究有望改变目前我国臭氧水处理应用的盲目性问题,同时在更大范围内推广应用臭氧水处理技术,提高我国水利用的安全性更有效地实现水资源的有效利用。据悉,臭氧制备技术经过几十年来的研究,单位能耗降低了2-3倍,臭氧发生器的价格也在不断下降,设备更为紧凑更有利于推广。

一、臭氧的原理

1.广州佳环臭氧发生器采用高频高压放电的原理,将氧分子在高压状态进行电离,破坏氧分子之间的组织结构而产生臭氧,发生器的主要单元为臭氧发生管,臭氧发生管的结构形式为管式,高压端采用石英管作为介电材料,外壁为接地极采用特种钢材,内外壁之间为氧气,当氧气通过时,由高压放电的形式而产生臭氧。

2.当臭氧发生器工作时,臭氧发生器内部的高电压和臭氧气体氧化过程中,为了保证臭氧发生器和发生管击穿安全电压系数,佳环公司开发了石英管介质技术,大大提高了介电常数和发生管击穿安全电压系数,消除了介质发生故障的隐患,确保了臭氧发生器现场使用长期可靠的性能。
二、臭氧消毒系统通常有四部分组成
1.按照臭氧消毒系统的运行特点,气源制备部分是臭氧消毒系统中的前置系统,它的作用是为臭氧发生器提供所需的质量适宜和数量足够的气体。气源制备部分有各种形式可供选择。对不同形式的气源制备部分的选择主要考虑的因素是供气的规模、现场条件以及运行能耗。

2.臭氧发生部分是臭氧消毒系统中的核心,它的作用是生产消毒工艺所需的数量足够臭氧气体。它的投资约占整个臭氧消毒的60%以上,运行能耗约占50%—70%。臭氧发生部分因臭氧发生器的形式不同而有所差异,选择臭氧发生部分要考虑的因素主要是臭氧产量、设备投资以及运行能耗。

3.接触反应是臭氧消毒系统生产运行的核心,它的作用是将由臭氧发生器发生的臭氧气体迅速有效的扩散到处理水中,并稳定可靠地完成预定工艺所要求的反应。接触反应形式的确定主要依赖于工艺目标及其相应的反应。

4.相对臭氧消毒系统其他部分而言,尾气处理部分是相对独立的子系统。它的作用是及时有效地消除尾气中的剩余臭氧。 由于臭氧的强氧化能力,因此它具有高腐蚀性能。通常橡胶、大多数塑料、EPDM(乙烯、丙烯共聚)、普通的钢和铁、铜、铝等材料不能用于臭氧系统的。可用的材料主要包括316和304不锈钢、玻璃、Hyplaon(氯磺烯化聚乙烯合成橡胶)Tefon(聚四氟乙烯)以及混凝土.
三、佳环臭氧发生器性能特点
1.先进性 制氧机做臭氧发生器的气源,提高臭氧发生器的效率,保证了臭氧的高浓度,最高可达120mg/l;采用高频高压逆变电技术,臭氧发生器能耗只有传统的工频发生器的四分之一;自动控制技术,自动报警,实现无人化操作。

2.可靠性 优化设计的钛脱石英放电管,具有更高的耐久性,强度和效率,耐高电压冲击负荷;每个放电管在安装前,都要进行单独测试;每个放电管具有单独保险,保证在有突破情况下也可持续地工作,减少了停机时间;高加工精度,镜面光洁度,安全系数设计;多重保护措施,温度,气压,水压,过电流保护。

3.简便性 用先进的机电一体化技术,使设备结构紧凑,占地面积小;简便的设计(单个的元件),放电管分成几段,具有更好的适应性;减少容量的尺寸,减少相应的工作量和外接设备。
四、佳环臭氧发生器的三高一低一简便特点。
高寿命:产品采用保护功能齐全的高频高效电源:抗高压在4300伏特以上进口特制石英管介质的发生器,充分保证产品正常工作。

高稳定性:产品具有故障自动报警开关机的保护功能,频率、脉冲自动调宽功能,使产品无论在电压波动,季节温差变化动能保持良好稳定的工作性能。

高产气量:产品采用5Khz-20KHZ。高频高效电源,结合结构科学发生器,空气型臭氧发生器配制空气干燥过滤系统,使产品工作性能稳定,高效

低能耗:耗电量不高于12wg/h,耗气量氧气转化率不高于5%。 操作维修简便:水电齐全到位情况下不超过30分钟安装调试完毕,不超过60分钟,操作人员便能熟练操作。设计科学合理的发生器,每个单元都能自由拆状,每根内装石英管都能很方便的装换,从而提高产品的使用率降低客户的投资。





臭氧污水处理消毒系统介绍

一、 臭氧技术

污水处理用臭氧消毒。一般采用的方法:通过水流压力,由曝气混合方式,并在接触池中反应从而达到消毒杀菌、脱色、除COD、BOD等目的。

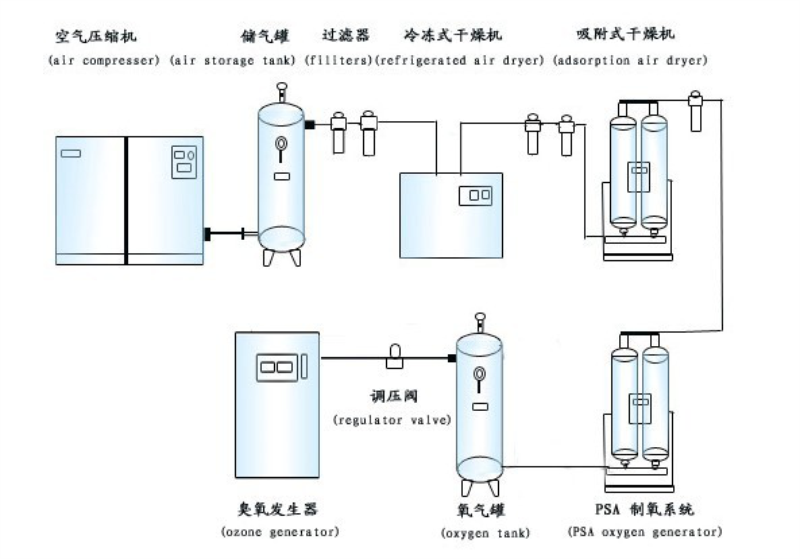

二、产品运用示意图

成套氧气源臭氧污水处理系统的配置和介绍



1.系统组成及投加

臭氧系统主要是由无油空压机、储气罐、冷干机、干燥吸附机、臭氧发生器、氧气发生器、控制系统、气体过滤系统、循环冷却系统等组成,达到很好的效果含富氧水。

2、臭氧发生器

f.臭氧产生量10-100%范围内可调节。

g.放电单元采用水冷却,冷却水温度30℃以下。

h.臭氧发生器均由10套 100克臭氧发生器组成,独立的气体管路和流量控制, 独立的电路模块和电路控制,独立的臭氧发生管。

3.设备用途及工作条件

(1)设备主要用途:污水处理等

(2)环境条件

(2.1)温度: 年平均气温12.1℃,最低温度>0℃,最高温度38.8℃。

(2.2) 湿度: 年平均相对湿度61.5%,月平均最高相对湿度85%,月平均最低相对湿度35%。

(2.3)大气压: 年平均压力101.59KPa,最高压力104.5KPa,最低压力98.6KPa。

(2.4)冷却水: 一般工业自来水。

(3)设计条件: 臭氧发生器按室内安装要求设计,使用方应确保设备在设计条件范围内运行。

(3.1)温度: 臭氧发生器设计环境温度范围为0—40℃。

(3.2)湿度: 臭氧发生器设计相对湿度<90%。

(3.3)冷却水温度: 臭氧发生器设计冷却水温度<30℃。

(3.4)大气压: 臭氧发生器按标准大气压设计,即大气压为101.3KPa。

(4)气源条件: 臭氧发生器为氧气源,气源露点要求<-23℃。

(5)电源条件: 380V

4.臭氧系统技术参数

方案如下:

无油空压机---储气罐---冷干机-臭氧发生器---气液混合系统---泵---混合罐等

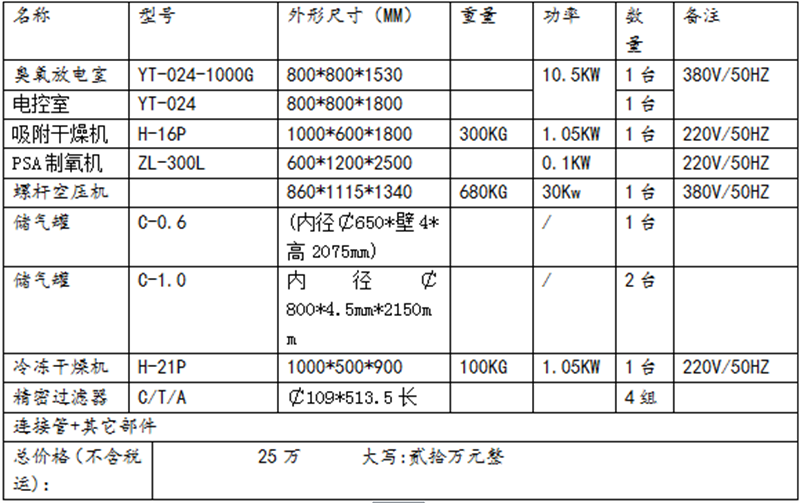

三、明细配置清单

1-1、臭氧水处理系统(氧气源)




本公司的产品优势及服务:

1、公司产品优势:

    本公司是专业从事臭氧技术研究、开发、臭氧系统设计、制造和服务的专业化国际化公司。一直致力于臭氧技术的产业化和技术创新。在*饮用水处理、*中水回用处理、*化妆品容器消毒杀菌、*水产养殖增氧消毒杀菌、*家禽养殖业、*游泳池水消毒杀菌、*无菌车间、*制药厂及食品厂消毒杀菌、*GMP认证、*食品保鲜储藏、*果蔬农药降解、*污水处理(医院、食品厂、电镀厂等工业污水及城市污水深度处理)*工业废气脱臭处理等方面有丰富经验。公司紧密结合市场需求,以臭氧技术为核心、精益求精,满足客户需求,致力于臭氧等环保技术的开发与应用。我公司多个系列产品在国内外处于领先地位。臭氧设备以技术先进,产业化及规模成本优势在国内国际上处于有力竞争地位。佳环臭氧本着“质量第一、诚信经营”的企业理念,坚持“创新、质量、服务 、效率”的企业发展宗旨,竭诚为国内外客户提供优质的产品和高品质的服务。

2、服务

安装、调试

需要调试的,供方将随货派遣安装调试人员到需方厂区进行设备的安装调试,并可按标准协助需方进行技术指导等

3.售后服务承诺

所有售出产品,整机若出现质量问题,一年保修、终身维护;
