800G臭氧发生器
2018-03-08 08:59:23

800G/H氧气源型臭氧发生器成套配置和介绍

一、配置 欢迎来电咨询18719477157/18316980324 符经理

名称

螺杆空压机

储气罐

储气罐

冷干机

吸附干燥机

制氧机

臭氧机

高效自动过滤器

型号

15KW

1.0m³

0.3m³

20P

20P

HY-160L

YT-024

M-24(Q/P)

数量

1台

2个

1个

1台

1台

1台

1台

  2个

1.系统组成及投加

臭氧系统主要是由无油空压机、储气罐、冷干机、干燥吸附机、臭氧发生器、氧气发生器(制氧机)、控制系统、气体过滤系统、循环冷却系统等组成,从而产生高浓度的臭氧。

2.臭氧系统详细配置

(一)臭氧发生器

型    号: YT-023-800A

额定电压:AC-220V/50HZ

额定功率:8000W

输入气压:0.3Mpa

输入气量:160L/Mil

重    量;315kg

(二)制氧机

型    号: ZL-160L

额定电压:AC-220V/50HZ

额定功率:500W

输入气压:0.3Mpa

输出气压0.5Mpa

重    量;135kg

 3.气源系统详细配置

(一)螺杆无油空压机

产 品  名:15KW螺杆空压机

额定电压:380V/50HZ

额定功率:15KW

额定压力 :0.8MPa

排 气 量:1.8M³/min

重    量:420KG

外形尺寸:77.5*105*105cm

(二)储气罐

型号:HY-300L

容量:300L

尺寸:内径¢500*4mm*1750mm

重量:95KG

压力:0.8Mpa

口径:1寸


型号:HY-1000L

容量:1000L

尺寸:内径¢800*4.5mm*2150mm

重量:456KG

压力:0.8Mpa

口径:1寸

 (三)冷冻式干燥机

型号:20P

额定电压:220V/50HZ

额定功率:550W

气量:2M3/Min

口径:1寸

重量:65KG

尺寸:70*42*1900px

(四)吸附式干燥机

型号:20P

额定电压:AC-220V/50HZ

额定功率:0.5kw

气量:2M3/Min

口径:DN20

重量:120KG

尺寸:65*38*175cm

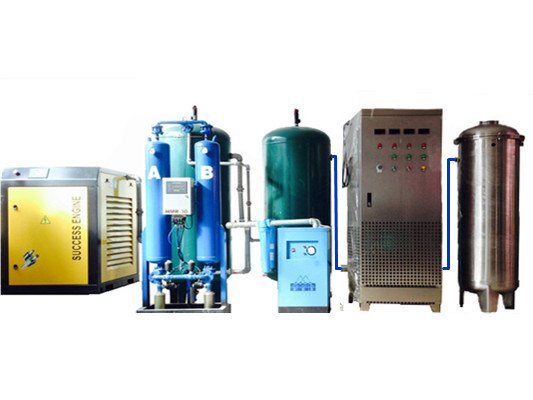

800克氧气源臭氧发生器(YT-022-800A)

三、注意事项及售后服务

1、注意事项:

    1.机械设备必须放置在无油污、空气干净、干燥通风的地方工作,以延长机械设备使用寿命;室内应无易燃易爆气体及导电粉尘,禁止安装在有发生爆炸危险的危险区域。

2、售后服务:臭氧发生器

1.设备质保期

设备保修期为设备出厂之日起一年保修,终身维护;

①操作人员能熟练操作设备;

②维修人员需掌握设备的日常维护和维修工作。

2.故障排除

①接到服务电话后,接到用户设备出现故障的信息后,当日给用户明确答复;检修设备保证用户正常使用。

3.其他服务

①建立用户电脑档案,有专用软件协助用户进行设备管理;

②定期提醒用户更换易损件,检查设备及注意事项。

4.质量承诺:

①所提供设备满足贵公司使用的要求,在保证设备满足所提供技术文件质量指标的前提下,保证设备的安全性、可靠性、稳定性。

②供方向需方保证:如因设计、制造上的缺陷和材料上的不良而使设备发生故障,供方为需方免费修理并更换新损坏零件,期限为设备出厂之日起一年保修期内。

③在正常的使用情况下,整机设备使用寿命为8-10年。

④不受设备改型而影响配件的供应,保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者,不属于免费维修范围:

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。

3、设备操作及注意:

1、将臭氧发生器放置在待消毒室以外的特定(平稳、通风散热良好)位置,检查臭氧硅胶软管与机器的臭氧输出口是否已接好,将臭氧输送管导入待消毒空间。并在室内靠近天花板处投加。

2、为达到最佳的臭氧消毒效果,请关闭门窗等,消毒时请勿有人员在室内。

3、接通电源,电压表显示当前电压,打开气泵开关,气泵指示灯亮,气泵开始工作。(电流表显示当前电流,15克以上机)臭氧输出口有气体输出。

4、延长时间打开臭氧开关(根据当前空气湿度情况而定,湿度越大,时间越长,一般1—30秒)臭氧指示灯亮,机器开始工作,(15克以上臭氧发生器需要调节浓度旋钮,对臭氧输出浓度进行调节,)臭氧硅胶软管有臭氧气体输出 。

5、根据空间使用需要,将定时开关旋至与空间消毒相对应的消毒时间。

(15克以上臭氧发生器无定时器,请另外配置)如不配置定时器,消毒完成后则需要人工关闭臭氧发生器

6、达到设定的消毒时间后,消毒机将自动停止工作或者手动关闭臭氧发生器,完成作业后请将电源插头拔出;

7、臭氧在室内一般1—2个小时后就会自动分解为氧气,人若要长时间在室内居留时,需以闻不到浓重的臭氧异味为准,

8、消毒完成后请将臭氧发生器移至干燥通风处,以便箱内不会因为高湿高温环境产生积水,对臭氧发生器产生影响。

设备配套

1、设备连接软管、臭氧输送软管(此为强抗氧化硅胶管管三个月更换一次具佳)。

2、设备出厂时,配备8米配套臭氧发生器硅胶管、1个保险丝、合格证、保修卡、使用说明书等。

臭氧发生器设计、制造和检验标准

CJ/T322-2010      中华人民共和国城镇建设行业标准《水处理用臭氧发生器》

GB150             钢制压力容器

GB/T 191          包装储运图示标志

GB 3095-1996      环境空气质量标准

GB 4208           外壳防护等级(IP 代码)

GB/T 6682-2008    分析实验室用水规格和试验方法

GB 7521.1-2005    低压成套开关设备和控制设备 第 1 部分:型式试验和部分型式试验

                  成套设备

GB/T 13306        标牌臭氧发生器

GB/T13384         机电产品包装通用技术条件

GB 14050          系统接地的型式及安全技术要求

GB 19517          国家电气设备安全技术规范

DIN EN60204       设备的电器装备(一般要求)

DIN EN60034       旋转电机(测定和操作状态)

GB4942.1-85      电机外壳防护

CD/T5226.1-1996  工业机械电气设备第一部分:通用技术条件

产品特点及性能说明

1、先进的电晕放电技术

2、最优化的机械设计

3、先进的IGBT供电单元

4、低谐波污染

5、低能耗

6、臭氧浓度高、结实耐用

7、结构紧凑

8、低维护工作量

9、自动化界面控制

10、放电体

11、臭氧放电室采用石英管放电体,该放电体臭氧产量大,臭氧浓度高,能最大程度的发挥电源系统和冷却系统的功能,是大产量高浓度臭氧发生器的关键,臭氧发生器HY系列应用IGBT集成技术,采用极其稳定、臭氧浓度高、超长使用寿命的智能型钛金脱羟石英管结构放电单元,空气冷却,过温过流电路保护,臭氧发生器主要部件均为自厂生产,整机为202不锈钢材质。
