500L/min制氧系统技术方案 大型分体式制氧机 李经理 13249192003

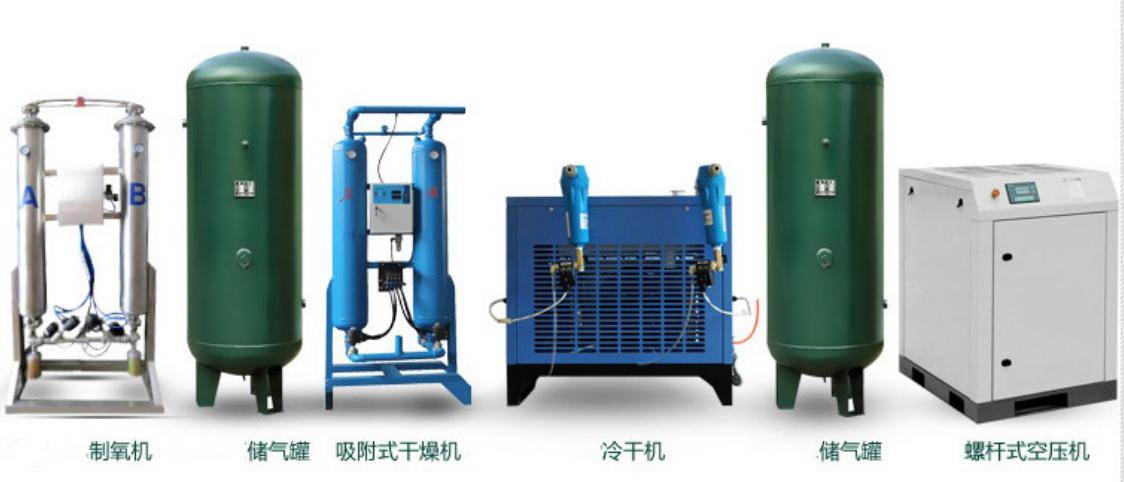

制氧系统主要技术参数

氧气系统公用工程条件

5.1气源条件

臭氧发生器进气口处，气源满足下列要求：

5.2电源条件

臭氧发生器使用380V/3ph/50Hz三相五线制电源，允许电压波动范围±5％，达不到要求需要增加稳压装置。尽量避免与大功率及频繁启动的用电设备共用一路电源。

5.3接地条件

由于臭氧发生器为高压放电设备，根据GB 50169-2006《电气装置安装工程接地装置施工及验收规范》和GB 14050-2008《系统接地的形式及安全技术要求》标准的规定，臭氧发生器的金属底座和外壳应安全可靠接地，以保证设备和人身安全。

因此，需方应在臭氧制备间内预埋接地装置，并接地扁铁引至臭氧发生器接线端子处。

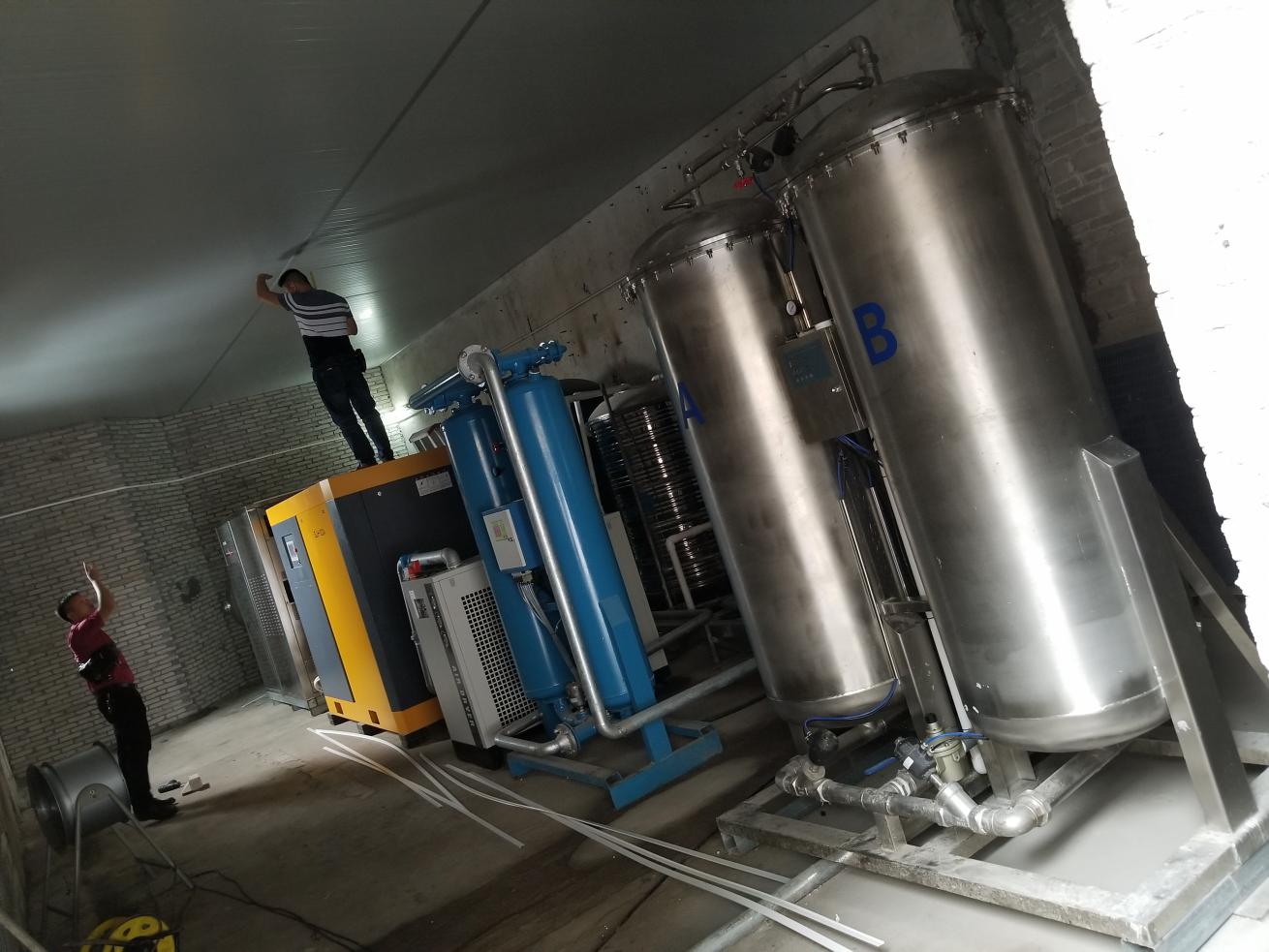

5.4臭氧间环境要求及安装前注意事项

（1）氧气发生器及配套设备出厂时是完整设备，未经我公司许可任何人、单位不得随意拆卸设备配件、仪表阀门及管路等附件。必须保持设备的完整性。供方调试人员发现安装施工方存在以上现象时，要求安装施工方无条件复原设备，否则不予进行设备调试。

（2）设备间应远离尘源、腐蚀性物质源；远离高温、潮湿环境；远离振动源；房间通风采光良好。房间高度应满足设备安装维修需要。房间温度5-30℃左右，湿度<85%，避免机房内的温度过高是设备正常运行的可靠保障。设备间内禁止使用爆炸性物质、易燃气体、腐蚀性气体及有机溶剂。

（3）地面坚固、平整，不易起灰尘。四壁应抹平，顶部应坚固，不得漏雨、落灰。地面最好有排水沟或排水地漏。

（4）设备就位时应按照平面布置图位置摆放、找平找正。要求横向水平度不大于1mm/m，纵向水平度不大于1mm/m。水平度用水平尺找正。设备找水平可使用金属垫片调整。

（5）设备包装在就位安装时暂不拆除。除包装底座、设备接口处包装外，其余部分包装应待安装结束开始调试前拆除。避免就位安装时损伤设备外表面。

六、项目实施、安装调试以及售后服务

6.1项目实施

6.1.1 交货进度

供方将严格按照公司质量管理的要求，完成整个项目，按时交货。

6.1.2包装

1.2.1 所有的设备在运送前已做有足够的保护措施和完整的包装，使设备不受潮湿、剥蚀或其它形式的损坏。在供方工厂已涂过面漆的设备部件例如开关箱、控制箱等，在发货时会放入木箱中保护，部件用木夹板通过螺栓固定在木箱上。其中电气设备密封在聚乙烯或类似的包装袋中(包括必要的干燥剂)，做好充分的预防措施以防潮湿的侵入。

1.2.2 包装箱内和捆内的各散装部件在装图中的部件号、零件号标记清楚。在每件包装箱的两个侧面上，用不褪色的油漆印上合同号、目的站、供货、收货单位名称、箱号、设备名称、图号等。

1.2.3 每件包装箱内，附有包括分件名称、规格、型号、数量、重量、价格、图号等的详细装箱单一份、质量合格证明书一份。

1.2.4 重量为二吨或超过二吨的货物，在包装箱的侧面以运输常用的标记和图案标明重心位置及起吊点，以便于装卸搬运。按照货物的特点，装卸和运输上的不同要求，包装箱上明显地印刷有“轻放”、“勿倒置”和“防雨”等字样。

6.1.3运输

1.3.1 设备/材料的内陆运输采用汽车集中发运。

1.3.2 在装车前检查车辆是否合格，装车过程中检查货物放置是否合理，固定是否牢固，确保安全运抵现场。

1.3.3 发运时，将《装箱单》一份随货交收货人，以便及时接验货物。

1.3.4 发运前24小时内传真通知需方合同号、货物名称、数量、毛重、体积（立方米）、发票金额、启运日期，并告知预计到达日期及承运人的联系电话。

6.2安装及调试

供方负责整套设备安装工作，负责设备的调试，并对设备保修期内的设备质量负责。

6.2.1 供方负责设备装车，需方负责设备卸车、就位。

6.2.2 安装内容包所有供方提供设备及配件。

6.2.3需方负责整套设备的保管。

6.2.4供方承诺整套系统在土建条件满足、需方有效配合下于货到现场后快速完成安装。

6.2.5供方安装技术人员均有丰富的安装和调试同类设备的工作经验。

6.2.6 设备安装完成并具备调试条件（水源、电源）之后，即可进行调试工作。

6.3售后服务

6.3.1 培训

为确保操作人员能够独立地运行系统，能够胜任对系统的操作和分析，至少对广州佳环公司来讲系统交付给合格的使用者，我公司总部提供给需方培训。

在系统设备调试期间供方将在工地现场对需方操作人员进行技术培训。培训内容包括系统设备组成、工作原理、注意事项等理论培训和设备现场操作、设备的维护、系统运行参数调整、设备故障排除、事故应变措施等实操培训。

6.3.2 质量保证期限内的服务

6.3.2.1臭氧发生器主机保修一年。

6.3.2.2其它由广州佳环外购设备的质保期限按生产厂家规定为准（一般为一年，特殊情况例外）。

6.3.2.3空气压缩机在质保期内首保更换润滑油、三滤的费用由需方负担。

6.3.2.4在保修期内对整套系统进行免费指导客户维护保养。

6.3.3 质保期限外的服务

6.3.3.1广州佳环电器科技有限公司生产的设备出现故障，由广州佳环科技有限公司负责维修，仅收取更换器件的工本费。

6.3.3.2其它由广州佳环电器科技有限公司外购设备，保修期外的售后服务由使用方负责协调，协调不力由广州佳环电器科技有限公司负责。

6.3.3售后服务保障体系

我们可以在8-12小时内快速响应服务并到达广东省内现场，24-48小时到达国内现场，并保证免费维修或更换有缺陷货物或部件的期限不超过7天。公司和各地就近工程方或服务机构保持着密切联系，尽可能保证国内客户都可以得到及时的服务。

    广州佳环电器科技有限公司的服务体系，不仅提供全国范围内的客户服务工作，而且在服务机构备有零部件的库存，同时我们的臭氧应用技术专家为客户提供技术和建议服务。
